#1 StarUML로 ERD(Data Model) 그리기
2019. 8. 4. 13:52ㆍStarUML
1. ERD 프로젝트 생성

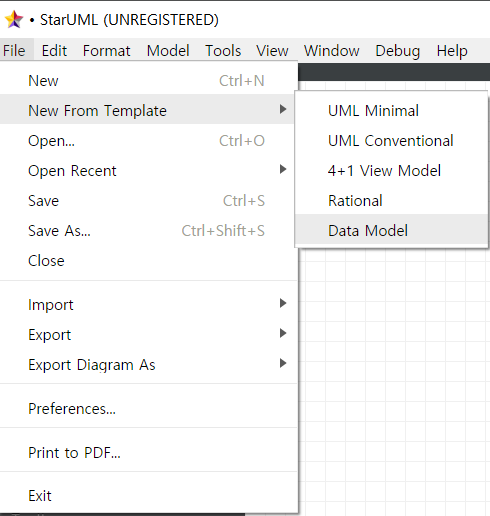

File - New From Template - Data Model로 생성
2. Table(Data Model) 생성
Entity를 선택 후 원하는 크기의 Table을 생성한다.
3. Column 추가하기
Table을 선택 후 우클릭하여 Add - Column으로 추가한다.

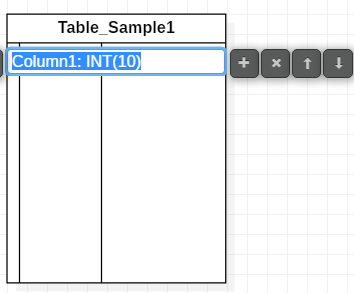

추가된 컬럼을 더블 클릭하여 데이터 타입 및 이름을 정해준다.
ex) coulmn1:INT(10)

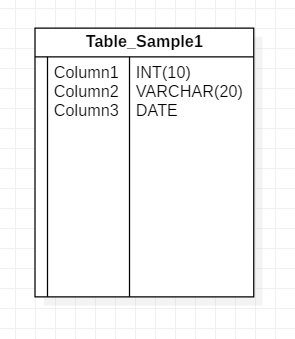

데이터 타입이 추가된 테이블의 모습이다.
4. Table의 Column에 키 설정하기

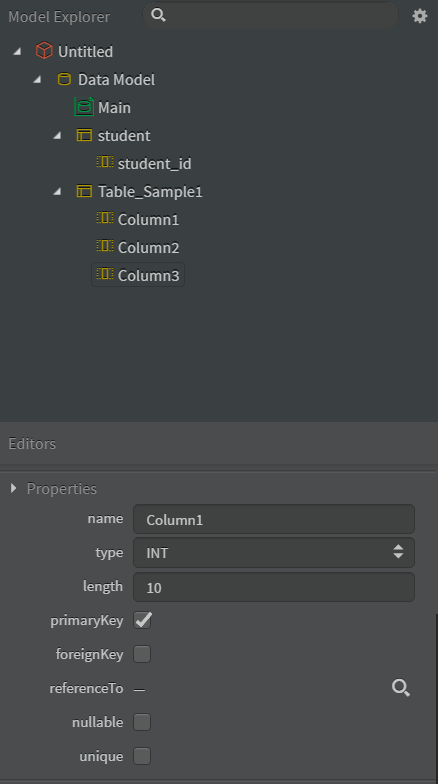

컬럼을 선택하면 우측에 다음 사진과 같이 표시된다.
여기서 PK, FK등을 설정한다.
5. 관계설정하기
좌측에 표시된 다음 설정을 통해 1:1, 1:N, M:N 관계를 설정할 수 있다.
완성된 샘플이다.
